Система предохранителей компрессоров Hiblow , AirMac , Secoh , Thomas.

Система предохранителей компрессоров Hiblow , AirMac , Secoh , Thomas.

Диафрагмальные компрессора по сути своей в основном похожи. Каждый из них имеет корпус, внутрикорпусной «подпол» компрессора, отводящие воздухоносные патрубки, соленоиды, магнит-сердечник (маятник), мембраны (диафрагмы), клапанные крышки и остальные мелочи.

Чтобы понять зачем нужен предохранитель нужно понимать механизм работы компрессора. Он заключается в том что между двумя катушками (соленоидами) заключён сердечник к которому притянуты мембраны которые прикреплены к корпусу соленоида клапанными крышками.

Во время работы компрессора происходит подача электрического тока на соленоиды, которые продуцируют электромагнитное поле. Магнит в этом электромагнитном реле начинает своё маятникообразное движение между двумя соленоидами.

Магнит-маятник в свою очередь начинает толкать и наоборот вытягивать с другой стороны диафрагмы. Диафрагмы в свою очередь подтягивают под клапанную крышку воздух и в последующем выталкивают из клапанной крышки воздух в подпол компрессора.

На каждом магните есть так называемые «рога» которые при неправильной работе компрессора ударяют по предохранителю и отключают подачу напряжения на катушки.



Так как же это работает?



В норме, при подаче напряжения в 220 вольт, магнит-сердечник двигается в определенном пространстве между соленоидами, предусмотренное заводом производителем. Это пространство играничесно системой предохранителей. И при вытягивании или разрыве мембраны магнит выходит из диапазона своей работы и своими «рогами» о которых мы упоминали выше, ударяет по предохранителю и механически вызывает его срабатывание. О чем свидетельствует остановка работы компрессора и загорание аварийной лампочки (в компрессорах оснащённых аварийной лампочкой, такие компрессора как например Secoh серии ELS).
И так мы разобрались с принципом работы системы предохранителей, и давайте разберёмся в их разнице, преимуществах и недостатках.



Начнём с компрессоров Secoh серии EL, ELS, ELN.
Система предохранителей в данных компрессорах очень примитивная и не отличается особой чувствительностью. Система предохранителей которой оснащаются компрессора Secoh называется Автостопер. Автостопер в данных компрессорах состоит из двух пластиковых салазок, на одной из которых находиться выпирающий пистон, а в другой выемка под него. При ударе «рогом» магнита-маятника о нижнюю солазку она смещается и вдавливает пистон внутрь второй салазки, что приводит к размыканию контакта в электроцепи и остановки работы компрессора.

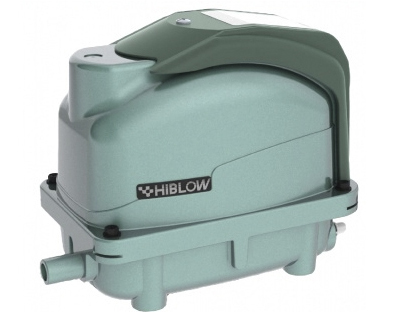

Система предохранителей компрессора Hiblow серии HP.
Система предохранителей составляет корпус навесного предохранителя, в котором находиться сквозная медная пластина которая скрепляется с верховым маятником тонким пластиковым болтиком.
При неполадке с компрессором «рог» магнита маятника ударяет по верховому маятнику и тот в свою очередь разламывает пластиковый болтик, что приводит к размыканию электроцепи и остановке работы компрессора.
Что касается компрессора Thomas, то система его предохранителей является симбиозом систем предохранителей компрессора Secoh и компрессора Hiblow серии XP. Поэтому подробно заострять внимание на нем не буду.
Компрессор AirMac серии DB является самым примитивным и система предохранителей в нем отсутствует. Что характеризует его как одноразовый компрессор.
Что касается последствий связанных с данными конструктивными особенностями я затрону уже в следующих статьях.
